series

Conexión en serie de dos modelos

Sintaxis

series
sys = series(sys1,sys2)
sys = series(sys1,sys2,outputs1,inputs2)

Descripción

series conecta dos objetos de modelo en serie. Esta función acepta cualquier tipo de modelo. Ambos sistemas deben ser continuos o discretos, con el mismo tiempo de muestreo. Las ganancias estáticas son neutras y pueden especificarse como matrices regulares.

sys = series(sys1,sys2) forma la conexión en serie básica que se muestra debajo.

Este comando equivale a la multiplicación directa

sys = sys2 * sys1

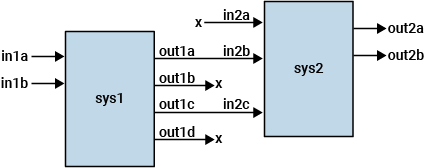

sys = series(sys1,sys2,outputs1,inputs2) forma la conexión en serie más general.

Los vectores índice outputs1 y inputs2 indican qué salidas y1 de sys1 y qué entradas u2 de sys2 deben conectarse. El modelo resultante sys tiene u como entrada y y como salida.

Ejemplos

Considere un sistema de espacio de estados sys1 con cinco entradas y cuatro salidas y otro sistema sys2 con dos entradas y tres salidas. Conecte los dos sistemas en serie conectando las salidas 2 y 4 de sys1 con las entradas 1 y 2 de sys2.

outputs1 = [2 4];
inputs2 = [1 2];
sys = series(sys1,sys2,outputs1,inputs2)

Historial de versiones

Introducido antes de R2006a
