DVB-S2

Introducción a DVB-S2

Difusión de señales digitales de vídeo - Satélite de segunda generación (DVB-S2) es un estándar de capa física desarrollado para permitir comunicaciones satelitales a altas velocidades de datos en el espacio. Proporciona especificaciones para estructura de trama, codificación de canales, sistemas de modulación y eficiencia espectral. DVB-S2 es una actualización sustancial del estándar Difusión de señales digitales de vídeo - Satélite de primera generación (DVB-S). El estándar DVB-S2 ofrece soporte para una amplia variedad de aplicaciones, tales como:

  • Recopilación de noticias desde ubicaciones remotas
  • Servicios de difusión de televisión de alta definición
  • Acceso a Internet
  • Redes de retorno móviles
  • Redes gubernamentales y de defensa

Estas son algunas de las características de DVB-S2 que permiten una alta tasa de transferencia:

  • Corrección de errores sin canal de retorno basada en códigos de comprobación de paridad de baja densidad (LDPC) concatenados con código BCH (Bose, Chaudhuri y Hocquenghem)
  • Codificación y modulación adaptativas (ACM) en función de las condiciones del canal
  • 28 combinaciones de tasas de modulación y codificación (MODCOD)
  • Constelaciones de señales optimizadas para canales lineales y no lineales
  • Conformación del espectro de ancho de banda variable que optimiza la eficiencia espectral

MATLAB® cuenta con herramientas para simular, analizar y probar sistemas y enlaces de comunicaciones satelitales que cumplen con DVB-S2.

Uso de modelización y simulación para diseñar sistemas DVB-S2

La Figura 1 muestra los componentes que se deben modelar y simular para diseñar un sistema DVB-S2. Un generador de formas de onda crea señales que representan un transmisor DVB-S2. Las distorsiones de RF típicas de los canales de comunicaciones satelitales se representan mediante modelos matemáticos tales como ruido blanco gaussiano aditivo (AWGN), desplazamiento de frecuencia portadora (CFO) y desplazamiento de reloj de muestreo (SCO). Estos modelos permiten experimentar y explorar tradeoffs de diseño de receptores DVB-S2. MATLAB ofrece funciones y apps para implementar estas prestaciones.

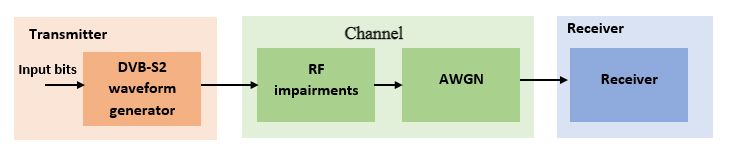

Diagrama de bloques que muestra la arquitectura de transceptor de alto nivel de una señal DVB-S2, con un generador de formas de onda, un canal que incluye distorsiones de RF y un receptor que corrige esas distorsiones.

Figura 1. Componentes de modelización y simulación para diseñar un receptor DVB-S2 en MATLAB. El transmisor se modela con generación de formas de onda y el canal se modela como distorsiones de RF junto con AWGN.

Generación de formas de onda DVB-S2

La generación de formas de onda DVB-S2 es necesaria para diseñar, probar y perfeccionar un receptor DVB-S2. Se pueden generar formas de onda DVB-S2 en MATLAB con dvbs2WaveformGenerator. Entre los principales elementos de las formas de onda DVB-S2 que cumplen con el estándar ETSI EN 302 307-1 V1.4.1 se incluyen los siguientes:

  • Formato de secuencia de entrada:
    1. Secuencia de transporte: longitud de paquete fija para entrega de carga útil MPEG
    2. Secuencia genérica: longitud de paquete variable para encapsulamiento multiprotocolo (IPv4, IPv6, MPEG, y otros)
  • Tipo de modulación y tasa de codificación: determinados por MODCOD conforme a la Tabla 12 del estándar ETSI EN 302 307-1 V1.4.1
  • Factor de roll-off:
    1. Los factores de roll-off admitidos son 0,2, 0,25 y 0,35
    2. Tasa de símbolos calculada como \(B\)/(\(1\)+\(R\)), donde \(B\) es el ancho de banda del canal y \(R\) es el factor de roll-off del filtro transmisor.
  • Símbolos piloto: se agregan opcionalmente en el transmisor para la recuperación de la portadora en el receptor

Distorsiones de RF en una señal DVB-S2 típica

Los enlaces DVB-S2 se ven afectados por varias distorsiones de RF significativas, tales como condiciones meteorológicas, osciladores de baja calidad, ruido térmico y efecto Doppler debido a la velocidad del satélite. Las siguientes distorsiones de RF relacionadas con enlaces satelitales DVB-S2 se pueden generar en MATLAB:

  • Ruido de fase: describe la estabilidad del oscilador en el dominio de la frecuencia
  • CFO:
    1. Con satélites de órbita terrestre baja, CFO puede alcanzar hasta el 20% de la tasa de símbolos, como muestra la Figura 2
    2. Se puede utilizar comm.PhaseFrequencyOffset para simular el CFO
  • SCO: provocado por la discrepancia entre el reloj de muestreo del transmisor y el del receptor
  • AWGN: se puede utilizar awgn para generar ruido térmico

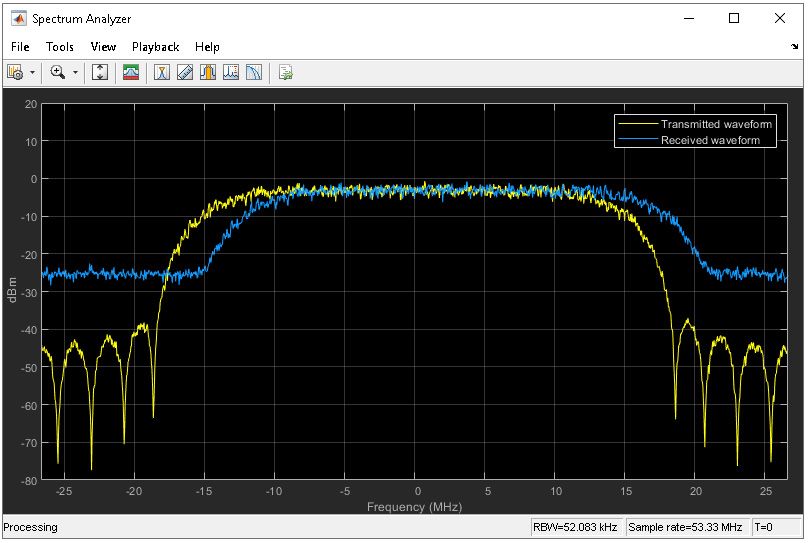

Gráfica del analizador de espectros de MATLAB que muestra señales DVB-S2 transmitidas y recibidas. En el eje x aparece la frecuencia en MHz, y en el eje y se muestra la potencia en dBm. La señal recibida muestra un desplazamiento de frecuencia portadora significativo.

Figura 2. Gráfica de espectros DVB-S2 transmitidos y recibidos en MATLAB con Spectrum Analyzer, donde la señal recibida se ve afectada por un CFO significativo.

Diseño de receptores DVB-S2

Debido al alto CFO de enlaces DVB-S2, los algoritmos del receptor incluyen bloques separados de corrección fina y aproximada de la distorsión de frecuencia. El bloque Coarse Frequency se aplica incluso antes del filtrado adaptado, para que el filtro adaptado solo filtre ruido y no la señal deseada. El ejemplo de simulación de DVB-S2 de extremo a extremo ofrece una descripción más detallada del diseño de receptores. La Figura 3 muestra el flujo de datos típico de un receptor DVB-S2.

Diagrama de bloques de un receptor DVB-S2 en MATLAB, con múltiples lazos de sincronización.

Figura 3. Flujo de datos típico de un receptor DVB-S2 en MATLAB.

La Figura 4 muestra el diagrama de constelación de DVB-S2 de datos recibidos y sincronizados para 32APSK (modulación por desplazamiento de amplitud y de fase) en MATLAB. Los cuatro puntos adicionales situados entre los dos anillos exteriores y rodeados por un círculo rojo representan símbolos piloto QPSK. La constelación se ha capturado con Es/No a 20 dB, un CFO de 3 MHz, SCO de 5 ppm y un ancho de banda de 36 MHz.

Diagramas de constelación DVB-S2 recibida y sincronizada, respectivamente, que muestran datos de carga útil 32APSK y datos piloto QPSK, rodeados por un círculo rojo para destacarlos. En ambos diagramas, la amplitud en fase aparece en el eje x, y la amplitud en cuadratura en el eje y.

Figura 4. Diagrama de constelación DVB-S2 de datos recibidos (izquierda) y sincronizados (derecha) para 32APSK en MATLAB con la función scatterplot.

DVB-S2X: extensión de DVB-S2

El estándar Difusión de señales digitales de vídeo - Satélite de segunda generación extendida (DVB-S2X) mejora el soporte para aplicaciones básicas de DVB-S2 y aumenta la eficiencia general de las comunicaciones a través de enlaces satelitales. El estándar DVB-S2X ofrece soporte para estas funcionalidades adicionales:

  • Mayor granularidad de la modulación y las tasas de codificación, con soporte para 116 MODCOD
  • Opciones de filtro de roll-off más pequeñas para una mejor utilización del ancho de banda
  • Esquemas de modulación de orden superior (64APSK, 128APSK, 256APSK)
  • Más opciones de codificación para situaciones críticas de interferencia de canal debido a requisitos de alta velocidad de datos, muchos canales de televisión y otros servicios próximos
  • Modo VL-SNR (relación señal/ruido muy baja) para aplicaciones móviles

La Figura 5 muestra el diagrama de constelación de DVB-S2X de datos recibidos y sincronizados para 64APSK en MATLAB. La constelación se ha capturado con Es/No a 25 dB, un CFO de 2 MHz, SCO de 2 ppm y un ancho de banda de 36 MHz.

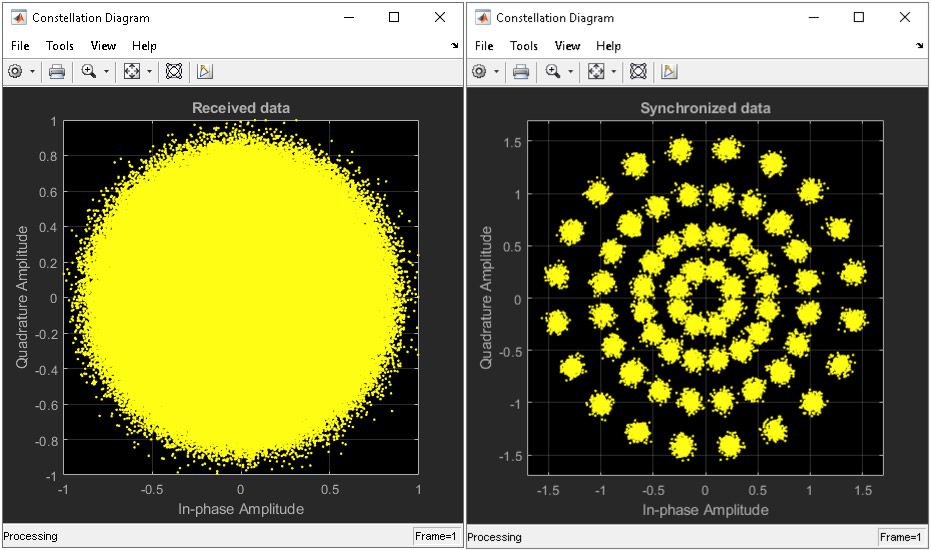

Diagramas de constelación DVB-S2X recibida y sincronizada, respectivamente, que muestran datos de carga útil 64APSK. En ambos, la amplitud en fase aparece en el eje x, y la amplitud en cuadratura en el eje y.

Figura 5. Diagrama de constelación DVB-S2X de datos recibidos (izquierda) y sincronizados (derecha) para 64APSK en MATLAB con la función scatterplot.

La función dvbs2xWaveformGenerator implementa una generación de formas de onda DVB-S2X conforme con el estándar ETSI EN 302 307-2. Para más información sobre DVB-S2X, consulte simulación de DVB-S2X de extremo a extremo. Los diseños de receptores y transmisores DVB-S2X siguen los mismos flujos de trabajo descritos anteriormente para DVB-S2.

Importancia de DVB-S2 y DVB-S2X

  • DVB-S2 y DVB-S2X se desarrollaron para su uso en aplicaciones modernas tales como difusión de vídeo de alta calidad e Internet por satélite
  • DVB-S2 y DVB-S2X han aprovechado las recientes mejoras en hardware y ofrecen una alta eficiencia espectral
  • DVB-S2 se ha adoptado ampliamente desde su incepción en 2005 y es probable que permanezca vigente por muchos años más con las características adicionales de DVB-S2X

DVB-S2/S2X con MATLAB

MATLAB y Satellite Communications Toolbox incluyen funcionalidades para diseñar y probar formas de onda DVB-S2 y DVB-S2X, y sus receptores. Con MATLAB puede:

  • Generar formas de onda conformes con los estándares DVB-S2 y DVB-S2X
  • Agregar distorsiones de RF a las señales DVB-S2 y DVB-S2X transmitidas
  • Diseñar receptores óptimos para DVB-S2 y DVB-S2X
  • Diseñar, probar y realizar simulaciones de extremo a extremo en el nivel del enlace de sistemas DVB-S2 y DVB-S2X
  • Generar código fuente C/C++ portátil con MATLAB Coder™ para acelerar el procesamiento e incorporar algoritmos diseñados en MATLAB en código C/C++ existente para su despliegue
